在工業化迅速發展的大時代，缺少不了壓力變送器、流量計、液位計、密度計、差壓變送器等儀表把現場第一數據實時傳輸?shù)焦た叵到y(tǒng)上，為整個工業自動化系統充當控制、檢測等一系列的眼睛，接下來華恒儀表為您解讀工業現場最前沿的壓力變送器使用情況。

　　每一個設備，每一個流量計都有各自的安裝要求、安裝規范、安裝注意；有的安裝簡單、有的安裝復雜；有的注意事項少，有的注意事項多。本文主要講述下德爾塔巴流量計的安裝要求以及注意。

　　1、開孔位置的選擇

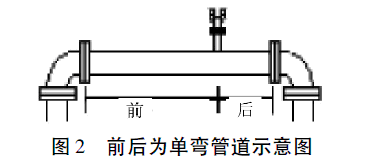

　　為了使德爾塔巴流量探頭能夠達到測量的高精度，開孔的位置，需要一定的前后直管段。不同的管道結構將會有不同的直管段要求，如前后為單彎管道，前直管段為7ID，后直管段為3ID，準確度為0.2%，如圖2所示;前直管段為4ID，后直管段為3ID，準確度為0．5%。不同的廠家產品前后前直管段的要求有差異。

　　2安裝探頭套管和引壓管的方向

　　德爾塔巴流量計有一體式和分體式。無論是何種介質，探頭與差壓變送器均可以實現一體化連接或分體連接。分體式流量計一般由探頭、引壓管和差壓變送器等組成。探頭套管和引壓管的方向與被測流體的種類、安裝的管道(水平、垂直或者有一定傾斜角度)有關。

　　當?shù)聽査土髁坑嫓y量液體時，差壓信號是經過引壓管中的液體傳遞到差壓變送器的，如果液體中有氣泡將會引起測量的誤差，所以在安裝時，應使在探頭套管、引導管和差壓變送器中的氣泡能夠排回管道中。所以要盡量從下向上安裝。水平安裝時，探頭套管需要向下有一定傾斜，這樣使氣泡可以自動排出，安裝引壓管時，需要有一個向下的一定傾斜，這樣使氣泡可以自動排出。

　　當?shù)聽査土髁坑嫓y量氣體時，德爾塔巴流量探頭中的冷凝水會對測量結果帶來很大影響，所以在安裝時，必須將冷凝水排回管道，盡量從上向下安裝。如果必須水平安裝，安裝探頭套管時，需要向上有一定傾斜，使冷凝水可以自動排出，在這種情況下，差壓變送器往往會通過多閥組安裝在支架上。探頭套管和引壓管必須保證向上稍微傾斜。如圖3所示，向上傾斜的角度非常大不能超過3。引壓管的內徑至少應為8mm，長度可以根據需要來確定。

　　3、差壓變送器的安裝

　　在德爾塔巴流量探頭上標有流體流向以及微差壓變送器連接時的標志標牌。流體方向的迎向流為+，背向為－。安裝差壓變送器時，注意流體的流向應該與差壓變送器的極性相一致。當測量蒸汽時，德爾塔巴探頭中己經配置了冷凝器，差壓信號是經過一段冷凝管道傳遞到差壓變送器。安裝時，務必要將左右兩個冷凝器保持在同一水平的位置(使用水平儀來保證其水平)。在冷凝器之后，有一段管道，用于分體或者一體化連接到差壓變送器。

　　儀器儀表是工業化進程的基石，只有選用工業現場選用合適的儀表，才能夠事半功倍，自動化流程才能夠更加自動化。
