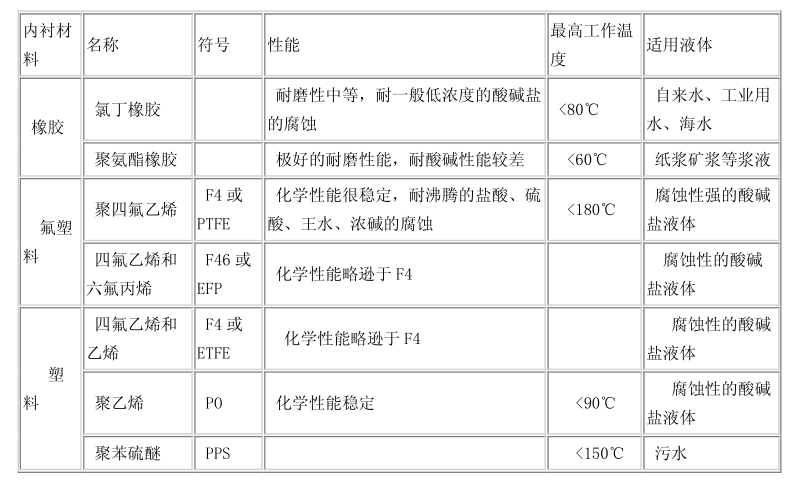

應(yīng)根據(jù)北側(cè)介質(zhì)的腐蝕性、磨損性和溫度來選擇內(nèi)襯材料。

　　氯丁橡膠

　　氯丁橡膠均以乳液聚合法生產(chǎn)，生產(chǎn)工藝流程多為單釜間歇聚合。聚合溫度多控制在40～60℃，轉(zhuǎn)化率則在90％左右。聚合溫度、最終轉(zhuǎn)化率過高或聚合過程中進(jìn)入空氣（氧氣）均會(huì)導(dǎo)致產(chǎn)品質(zhì)量下降。生產(chǎn)中用硫磺－秋蘭姆（四烷基甲氨基硫羰二硫化物）體系調(diào)節(jié)分子量。硫磺－秋蘭姆體系的主要缺點(diǎn)在于硫鍵不夠穩(wěn)定，這是影響貯存性的重要原因之一。若用硫醇調(diào)節(jié)分子量，則可改善此種性能。氯丁橡膠與一般合成橡膠不同，它不用硫磺硫化，而是用氧化鋅、氧化鎂等硫化。氯丁橡膠的品種和牌號(hào)較多，是合成橡膠中牌號(hào)最多的一個(gè)膠種。氯丁橡膠的品種和牌號(hào)可按如下幾種情況劃分：

　?、侔捶肿恿空{(diào)節(jié)方式分為硫黃調(diào)節(jié)型、非硫黃調(diào)節(jié)型、混合調(diào)節(jié)型。

　?、诎唇Y(jié)晶速度和程度大小分為快速結(jié)晶型、中等結(jié)晶型和慢結(jié)晶型。

　　③按結(jié)晶速度和程度大小分為快速結(jié)晶型、中等結(jié)晶型和慢結(jié)晶型。

　　④按門尼粘度高低分為高門尼型、中門尼型和低門尼型。

　?、莅此梅览蟿┓N類分為污染型和非污染型。

　　聚氨酯橡膠

　　代號(hào)（UR），是由聚酯（或聚醚）與二異氰酸脂類化合物聚合而成的。它的化學(xué)結(jié)構(gòu)比一般彈性聚合物復(fù)雜，除反復(fù)出現(xiàn)的氨基甲酸酯基團(tuán)外，分子鏈中往往還含有酯基、醚基、芳香基等基團(tuán)。UR分子主鏈由柔性鏈段和剛性鏈段鑲嵌組成；柔性鏈段又稱軟鏈段，由低聚物多元醇（如聚酯、聚醚、聚丁二烯等）構(gòu)成；剛性鏈段又稱硬鏈段，由二異氰酸酯（如TDI、MDI等）與小分子擴(kuò)鏈劑（如二元胺和二元醇等）的反應(yīng)產(chǎn)物構(gòu)成。軟鏈段所占比例比硬鏈段多。軟、硬鏈段的極性強(qiáng)弱不同，硬鏈段極性較強(qiáng)，容易聚集在一起，形成許多微區(qū)分部于軟鏈段相中，稱為微相分離結(jié)構(gòu)，它的物理機(jī)械性能與微相分離程度有很大關(guān)系。

　　UR分子主鏈之間由于存在由氫鍵的作用力，因而具有高強(qiáng)高彈性。

　　（1）耐磨性能卓越：耐磨性能是所有橡膠中最高的。實(shí)驗(yàn)室測定結(jié)果表明，UR的耐磨性是天然橡膠的3~5倍，實(shí)際應(yīng)用中往往高達(dá)10倍左右。

　?。?）在邵氏A60至邵氏A70硬度范圍內(nèi)強(qiáng)度高、彈性好。

　?。?）緩沖減震性好。室溫下、UR減震元件能吸收10%~20%振動(dòng)能量，振動(dòng)頻率越高，能量吸收越大。

　?。?）耐油性和耐藥品性良好。UR與非極性礦物油的親和性較小，在燃料油（如煤油、汽油）和機(jī)械油（如液壓油、機(jī)油、潤滑油等）中幾乎不受侵蝕，比通用橡膠好得多，可與丁腈橡膠媲美。缺點(diǎn)是在醇、酯、酮類及芳烴中的溶脹性較大。

　?。?）摩擦系數(shù)較高，一般在0.5以上。

　?。?）耐低溫、耐臭氧、抗輻射、電絕緣、粘接性能良好。

　　聚四氟乙烯

　　聚四氟乙烯（Polytetrafluoroethene，一般稱作不粘涂層或潔鑊物料；是一種使用了氟取代聚乙烯中所有氫原子的人工合成高分子材料。這種材料具有抗酸抗堿、抗各種有機(jī)溶劑的特點(diǎn)，幾乎不溶于所有的溶劑。同時(shí)，聚四氟乙烯具有耐高溫的特點(diǎn)，它的摩擦系數(shù)極低，所以可作潤滑作用之余，亦

　　成為了易潔鑊和水管內(nèi)層的理想涂料。

　　耐高溫使用工作溫度達(dá)250℃。

　　耐低溫具有良好的機(jī)械韌性；即使溫度下降到-196℃，也可保持5%的伸長率。

　　耐腐蝕對大多數(shù)化學(xué)藥品和溶劑，表現(xiàn)出惰性、能耐強(qiáng)酸強(qiáng)堿、水和各種有機(jī)溶劑。

　　耐氣候有塑料中最佳的老化壽命。

　　高潤滑是固體材料中摩擦系數(shù)最低者。

　　不粘附是固體材料中最小的表面張力，不粘附任何物質(zhì)。

　　無毒害具有生理惰性，作為人工血管和臟器長期植入體內(nèi)無不良反應(yīng)。

　　六氟丙烯

　　六氟丙烯，hexafluoropropylene，無色無臭氣體，微溶于乙醇、乙醚。強(qiáng)氧化劑、易燃或可燃物。

　　主要用途：作為制備氟磺酸離子交換膜、氟碳油和全氟環(huán)氧丙烷等的原料。

　　其它有害作用：該物質(zhì)對環(huán)境可能有危害，應(yīng)特別注意對大氣的污染。氟代烴在低層大氣中比較穩(wěn)定，而在上層大氣中可被能量更大的紫外線分解。

　　聚乙烯

　　聚乙烯英文名稱：polyethylene，簡稱PE，是乙烯經(jīng)聚合制得的一種熱塑性樹脂。在工業(yè)上，也包括乙烯與少量－烯烴的共聚物。聚乙烯無臭，無毒,手感似蠟,具有優(yōu)良的耐低溫性能(最低使用溫度可達(dá)-70～-100℃),化學(xué)穩(wěn)定性好,能耐大多數(shù)酸堿的侵蝕(不耐具有氧化性質(zhì)的酸),常溫下不溶于一般溶劑,

　　吸水性小,電絕緣性能優(yōu)良聚乙烯無臭，無毒，手感似蠟，具有優(yōu)良的耐低溫性能(最低使用溫度可達(dá)-70～-100℃)，化學(xué)穩(wěn)定性好，能耐大多數(shù)酸堿的侵蝕(不耐具有氧化性質(zhì)的酸)，常溫下不溶于一般溶劑，吸水性小，但由于其為線性分子可緩慢溶于某些有機(jī)溶劑，且不發(fā)生溶脹，電絕緣性能優(yōu)良；但聚乙烯對于環(huán)境應(yīng)力(化學(xué)與機(jī)械作用)是很敏感的，耐熱老化性差。

　　聚乙烯的性質(zhì)因品種而異，主要取決于分子結(jié)構(gòu)和密度。

　　聚苯硫醚聚苯硫醚英文簡寫為PPS，是一種新型高性能熱塑性樹脂，具有機(jī)械強(qiáng)度高、耐高溫、耐化學(xué)藥品性、難燃、熱穩(wěn)定性好、電性能優(yōu)良等優(yōu)點(diǎn)。在電子、汽車、機(jī)械及化工領(lǐng)域均有廣泛應(yīng)用。pps具有機(jī)械強(qiáng)度高、耐高溫、高阻燃、耐化學(xué)藥品性能強(qiáng)等優(yōu)點(diǎn);具有硬而脆、結(jié)晶度高、難燃、熱穩(wěn)定性好、機(jī)械強(qiáng)度較高、電性能優(yōu)良等優(yōu)點(diǎn)。PPS是工程塑料中耐熱性最好的品種之一，熱變形溫度一般大于260度、抗化學(xué)性僅次于聚四氟乙烯，流動(dòng)性僅次于尼龍。

　　此外，它還具有成型收縮率?。s0.08%），吸水率低（約0.02%），防火性好、耐震動(dòng)疲乏性好等優(yōu)點(diǎn)。
