　　摘要：壓縮空氣在配料車間廣泛應用，但流量計安裝后卻無法正常使用，氣體中的雜質和水汽無法排除，對設備造成損害，存在安全隱患。修復后流量計得到應用，保證了壓縮空氣使用。

　　引言

　　壓縮空氣在車間廣泛應用于料倉、電子稱氣錘的開門、轉換氣缸、除塵脈沖閥等。這些用氣設備，通過電磁閥自動控制，對氣體的潔凈度要求嚴格，且必須干燥、無雜質。氣體濕度大、有雜質等會影響電磁閥正常工作，造成生產設備故障。為改善電磁閥運行狀況，凈化氣體是從源頭解決問題的重要方法之一。通過現場排查，車間用氣設備旁都有三聯體對氣體過濾及油霧潤滑，但總管道主管不暢是一大生產安全隱患，氣體流量計安裝后不能正常工作，需要維修。

　?。绷髁坑?jì)工作原理

　?。保苯Y(jié)構原理

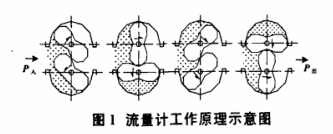

　?。剩蹋褮怏w流量計是計量流經管道的氣體流量的容積式儀表，主要由殼體，共軛轉子和減速計數裝置等部件構成。其計量過程和工作原理如圖ｌ所示（圖中表示了１１４周期）。裝于計量室內的一對共軛轉子在流通氣

　　體的出人口壓差（Ｐ人＞尸出）作用下，兩轉子交替承受轉動力矩。轉子每轉動ｌ周，則輸出４倍計量室有效容積的氣體流量，轉子的轉數通過磁性密封聯軸裝置及減速機構，傳遞到積算指示計數器，從而顯示輸出氣體的累計流量，流量計的示值誤差通過更換掛輪來調整。共軛轉子滾珠軸承處設置有潤滑裝置。

　?。保矐?yīng)用范圍

　　氣體流量計具有工作壓力范圍大、流量量程寬、精度高、使用可靠等特點，并且對流通介質的適應性強，可廣泛用于天然氣，人工煤氣、惰性氣體、空氣等的流量計量。國內外城市煤氣、油田化工、科學研究等部門采用流量計量裝置，在企業的現代化管理，經濟核算及節約能源等方面起著重大作用。流量計主要由測量

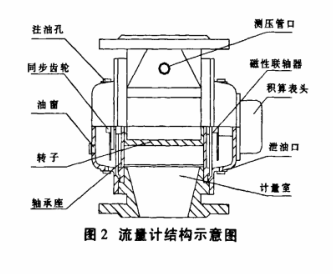

　　和積算兩大部分組成（圖２為流量計結構示意圖），能就地顯示累計流量，根據需要可以配置發訊機構，以滿足遠距離流量測量。

　　氣體流量計經與二次儀表配套使用，可適應不同的大氣條件，經過溫度和壓力補償，達到標準狀態下流量的計量精度，并且便于計算機聯網集中監控。

　?。保硽怏w流量的計量

　　流量計所顯示的讀數值為管道當時氣體實際工作壓力和溫度狀況下的體積流量，如要得到標準狀況（１０１３２５Ｐａ，２０＂Ｃ）下的體積流量，可按下式進行換算：０ａｔ＝（２９３．１５／１０１３２５）僻嗽式中，Ｑ標為標準狀況下的體積流量，ｍ３／ｈ；Ｑ宴為當時實際工況下的體積流量，ｍ，／ｈ；Ｐ為當時管道中氣體的實際絕對壓力，若計量過程中壓力有波動，則為管道中氣體實際平均絕對壓力，Ｐａ；Ｔ為當時管道中氣體的實際絕對溫度，若計量過程中溫度有波動，則為管道中氣體實際平均絕對溫度，Ｋ。Ｐ＝Ｐ衰（當時壓力計讀出的氣體平均表壓）＋Ｐ（當時當?shù)氐拇髿鈮毫Γ?/span>

　?。保葱阅芮€

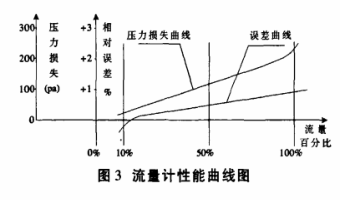

　　流量計具有容積式氣體流量的典型誤差曲線和壓力損失曲線，如圖３所示。

　?。矚怏w流量計運行故障分析

　　通過現場管道排查，壓縮空氣進入廠房后，壓力約５．５６ｋｇ／ｃｍ：，所用壓縮空氣經旁通管道供給，而安裝氣體流量計回路主管道未能得到應用。氣體流量計前裝有過濾閥，對氣體過濾，但該氣體流量計初安裝時，由于缺少閥門技術資料和正確安裝指導，把氣體流量計安裝倒置，積算表頭顯示盤朝下，磁性聯軸器端同步齒輪箱體，成了儲水的地方；齒輪，軸承等未得到合理維護，齒輪銹蝕嚴重、軸承卡死，轉子無法轉動；過濾閥內銹蝕、濾網粘附雜質，流量計空腔積渣堵塞，氣流減小導致供氣故障。

　?。硽怏w流量計的維修

　　３．１流量計的拆卸

　?。ǎ保怏w流量計與管道脫離。氣體流量計笨重，在管道上方掛倒鏈，使用吊裝帶固定流量計，拆卸聯接螺栓。用撬杠使之與管道法蘭分離，并逐步降倒鏈，卸下流量計。

　?。ǎ玻┓e算表頭拆卸。將流量計平放到安全位置，松開表頭蓋底邊周圍固定螺絲，用起子輕輕撬起一邊，雙手轉動表頭并提起，注意保護好計量銅齒輪。

　?。ǎ常X輪箱體、磁性聯軸器及同步齒輪拆卸。松開一側箱體周圍螺栓，取下箱蓋，保護好密封圈，松銹液清洗螺母、同步齒輪。松開圓螺母，取下止動墊圈，拆卸攪油板、同步齒輪。翻轉殼體，拆卸另一端同步齒輪，注意保護好磁性聯軸器和銅齒輪等。

　?。ǎ矗┹S承、軸承座拆卸。松開軸承緊定螺釘一端軸承座固定螺釘，輕敲端蓋使擋圈脫離，取出軸承，拔開軸承座。翻轉流量計腔體，拆另一端。

　?。ǎ担┤〕龉曹椶D(zhuǎn)子。

　?。ǎ叮┎鹦稌r(shí)注意將各零件保養維護，并作好安裝標記，必要時進行測繪。

　?。常矀浼那謇砼c維護

　　（１）齒輪的清理與維護。由于長期銹蝕，齒面污跡較多，刷洗清除異物時要保護好齒形，并涂油維護。

　?。ǎ玻┹S承的清洗與潤滑。清洗除銹使?jié)L珠轉動靈活，涂潤滑脂備用，必要時更換，并將各擋圈除銹，表面清理干凈。

　?。ǎ常┕曹椶D(zhuǎn)子的清理。將轉子銹跡清除，污垢刷去，使楞邊圓度恢復，同時可適當修磨圓角，使柱面整齊。清理端面雜物，保持轉子間的相對位置間隙，能大大改善密封性。

　?。ǎ矗┣謇砬惑w表面和內部污跡、雜質及垢體，保證轉子運轉空間無毛刺，雜物。

　?。ǎ担┓e算表頭銅齒輪減速機構維護及磁性密封聯軸器裝置維護。清理表面污物，保證表頭顯示輪系的正常運轉。

　　（６）其它零件。用煤油清洗干凈，清除表面污跡，恢復性能或準備替代品。

　　３．３流量計的組裝

　?。ǎ保┺D(zhuǎn)子的安裝。按照標定的方位，組裝共軛轉子，調整轉子軸向位置，使端面平齊，否則進行修整，保證端面干凈整齊。

　?。ǎ玻┹S承座、軸承的安裝。保證轉子與端面的空隙，將軸承座固定到腔體上，裝入軸承固定，從進氣側用手撥動轉子，檢查轉子運轉情況，同時轉子與腔體間隙適中。若出現磕碰須進一步調整，適當加大空隙，必要時在軸承座下加裝墊片（應考慮到齒輪箱體安裝時為了滿足密封性要求，螺栓預緊力對軸承座位置有較大的影響）。

　?。ǎ常┩烬X輪的安裝。兩側的同步齒輪組對安裝，加裝攪油板用于同步齒輪潤滑，用圓螺母鎖緊止退墊圈，用手撥動轉子，檢查轉子運轉情況。

　?。ǎ矗X輪箱體的安裝。將閥體平放，裝橡膠密封圈，把一端齒輪箱蓋扣在閥體相應位置，穿連接螺栓預緊，隨后按受壓容器要求，先按相對位置擰緊螺栓，最后按一定順序緊固螺栓。用手撥動轉子，需運轉靈活、無卡阻。翻轉閥體安裝另一端，并安裝磁性聯軸器、計量銅齒輪并檢查轉子運轉情況。

　?。ǎ担┌惭b表頭。將積算表頭的齒輪轉至與磁性聯軸器銅齒輪對應位置，并將聯軸器提起半齒寬高度將齒輪嚙合，扣上表頭并擰緊表頭緊定螺釘，檢查轉子轉動情況和表為示數情況。

　?。ǎ叮┙?jīng)調試計量計運轉良好，加入潤滑油，在安裝位置的殼體下部設置旋塞閥備用。

　　４整體安裝注意事項

　?。ǎ保┝髁坑?jì)應正確安裝，合理使用，以免影響正常運行和計量精度。

　?。ǎ玻┌惭b流量計前用汽油或煤油將表面所涂的防銹油洗干凈，并清除管道雜質。流量計前端安裝過濾器，以防止鐵銹、焊渣等雜質進入計量室，卡死輪造成停轉。

　?。ǎ常┝髁坑?jì)安裝時保持轉子軸向水平，無論進出口為垂直或水平，表頭處于水平位置。

　　（４）當氣體壓力波動范圍較大時，為保證計量精度，流量計應安裝調壓器。

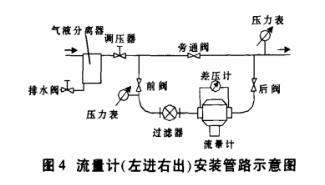

　?。ǎ担┌惭b流量計時應設置前后閥門和旁通管路，以保證維修保養時，不必停氣。安彩高科股份有限公司流量計安裝管路系統圖如圖４所示，進出口方向?yàn)樽筮M(jìn)右出。但根據設備廠家推薦應首選上進下出的安裝形式。

　?。ǎ叮┝髁坑?jì)安裝管路配管和管件尺寸必須適當，不得使流量計本體受不正常的外力。

　?。ǎ罚┝髁坑?jì)運行前，從注油口注入潤滑油至油標刻線，根據運行情況定期添加或換油時必須關閉流量計前后閥門，泄放流量計內氣體壓力。

　?。ǎ福┝髁坑?jì)投運時，所有閥門應緩慢開閉，防止突然沖轉，尤其在管道打壓、測試管道及計量表泄漏時，嚴禁突然放氣，沖壞表內齒輪。

　　（９）流量計投運一段時間后如發現過濾器壓降增高，應清洗過濾器或更換過濾介質，如發現流量計壓降升高，嚴禁突然放氣，以免沖壞表內齒輪。

　　（１０）流量計長期停用時，應將潤滑油放空，將計量室用汽油沖洗干凈后，涂防銹油并封住進出口，置于干燥處。

　?。ǎ保保┍戆惭b最低距地面０．５～１．５ｍ，并與墻保持一定距離以便維修。
