　　一、概述

　　孔板是一種最傳統且歷史悠久的流量測量方式具有測量介質適應性強、耐高溫高壓、標準化程度最高、可以免實流標定等一系列優點至今仍是一些發達國家的流量測量國家標準在流量測量中占據統治地位。但傳統方式存在安裝較復雜、量程比窄、實際運行工況偏離設計工況會產生較大誤差等問題因而限制了其應用范圍。

　　智能一體化孔板流量計是我公司最新研制的功能齊全的新一代一體化孔板流量計量系統。它全面解決了孔板流量計所存在的防凍、堵塞、耐熱、引壓平衡、介質隔離等問題并且可根據用戶需求對差壓、壓力、溫度進行復合測量。也可根據用戶要求實現流量在線迭代計算、現場顯示-可顯示累積、瞬時流量溫度、壓力、差壓、介質密度等17項參數同時輸出420mA標準信號等它的一體化、人性化、實用化設計為用戶提供了一種精度高、方便實用、維護簡單、成本較低的新型高性能流量計。

　　二、設計要點及結構說明

　　1、結構組成:

　　STZH型智能一體化孔板流量計由整體孔板-或噴嘴、1/4圓噴嘴等、根部閥導壓管散熱裝置三閥組差壓變送器、液晶顯示器等組成。

　　2、連接方式:

　　孔板與取壓孔整體加工鉆孔與孔板水平呈30<45角構成整體孔板。兩根部閥與取壓孔軸線重合并通過不銹鋼短管焊接到孔板正負取壓口。根部閥通過導壓管與散熱裝置相連接(散熱裝置上帶有排污孔與注液孔)然后用導壓短管和接頭連接到三閥組三閥組通過支柱連接到孔板三閥組另一側與差壓變送器及壓力變送器腔室相連(可獨立配壓力、溫度變送器)實現差壓、壓力、溫度的測量。特殊工況時可根據需要加工成對焊式、管段法蘭式孔板.

　　3、設計要點:

　　3.1、可拆卸和檢查性:根部閥可解決變送器拆卸和引壓管堵塞問題。關閉根部閥可切斷測量系統和管道的通路可方便拆裝三閥組及差壓變送器等組件。關閉三閥組可切斷管路與差壓變送器的連接如孔板取壓孔或根部閥堵塞可通過散熱裝置注水孔加壓吹掃。也可打開散熱裝置排污口進行排污(排污后應重新注液)散熱裝置注液孔也可在必要時判斷根部閥堵塞情況.

　　3.2、防單向壓力沖擊性:三閥組可通過中部閥的開啟以避免運行過程中啟閉管道閥門時對差壓變送器的單項沖擊。

　　3.3、液密封性:關閉根部閥先將引壓系統灌滿液體起到液封作用。充灌液體可保持在引壓管中使任何管道介質不能進入差壓變送器起到防熱沖擊、防氣泡的作用加入合適的防凍液可實現可靠防凍。

　　3.4、可實現液體或氣體的隔離:當測量液體或氣體時可在散熱裝置內注滿隔離液或水可進行液液隔離或氣液隔離有效保護差壓變送器不受腐蝕性液體和臟污氣體的侵害。

　　3.5、耐熱性及平衡性:通過散熱裝置內注液時的液體溢流可使兩散熱裝置內的液面高度保持一致從而可保證差壓變送器的測量準確無誤同時容器內的液體還可保證差壓變送器不受過熱損害.

　　3.6、差壓、壓力、溫度的復合測量:壓力變送器和復合放大器綜合設計可為正確的流量計算、低成本的提供了壓力、溫度測量信號。降低了需要溫壓補償時的部分變送器、連接導線成本。

　　3.7、防堵塞性:對蒸汽、液體測量導壓鉆孔與孔板水平一般呈3045角可克服管道沉淀物進入引壓管減少堵塞。

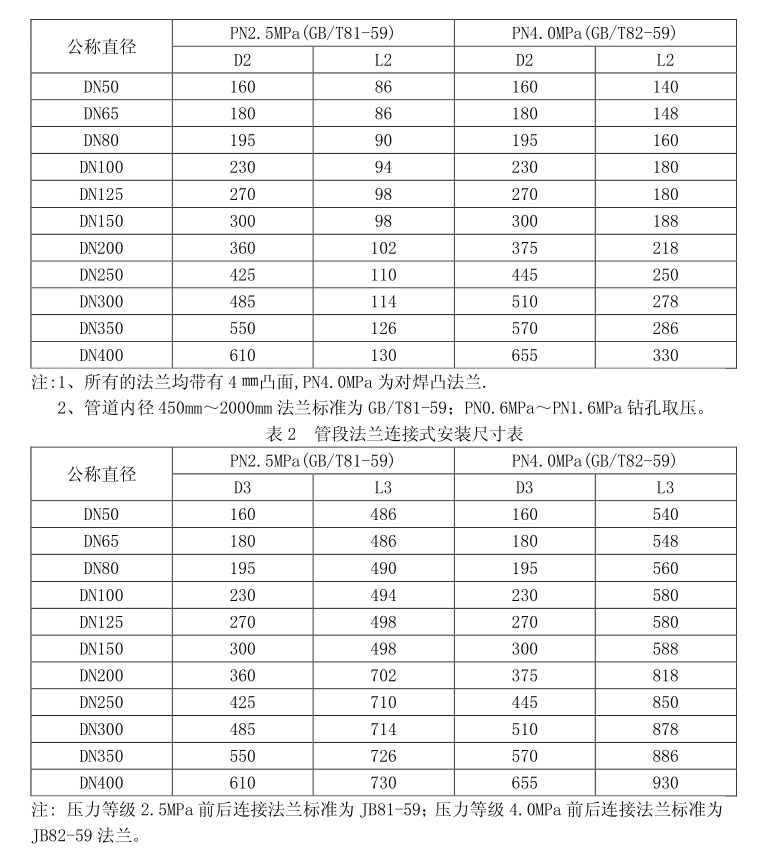

　　3.8、結構型式及節流件種類:結構型式:①法蘭夾裝式見(圖2)②管段法蘭連接式(法蘭標準:壓力等級2.5MPa,4.0MPa為JB82-59或按用戶要求)見-圖3③焊接式見-圖4。外形尺寸分別見-見表1、表2、表3。節流件種類:一體化孔板、一體化噴嘴、一體化1/4圓噴嘴、一體化耐磨孔板、一體化圓缺孔板一體錐形入口孔板等.

　　3.9、安裝方便:孔板采用夾裝、焊接、管段法蘭式與管道連接型式多樣安裝簡單。
