　　概述

　　一體化智能型阿牛巴均速管流量計是我公司研制、生產多年的流量計。它具有品種多、規格全九個品種上百種規格、適用范圍廣、長期運行精度高、穩定性好、阻損小、運行費用低、安裝維修方便、費用低等諸多特點。在大量的蒸汽和水流量測量中廣泛應用低阻損的均速管傳感器取代高阻損的標準孔板和標準噴嘴流量傳感器可大幅度地降低流量傳感器的運行費用有重大的經濟價值。每個流量測量點每年可節約運行費用(能耗)數千元到數十萬元應用我公司的國家專利產品連續反吹型均速管流量傳感器在國內首次解決了大管道的高爐煤氣、焦?fàn)t煤氣、轉爐煤氣、燒結煙氣等高含塵氣體準確計量的難題。

　　同時均速管流量傳感器已在電廠引送風、除塵氣體等大口徑異形管道流量測量中獲得了成功應用。我公司有完善的檢查、測試、試驗和標定裝置與嚴格的管理制度可確保產品質量穩定可靠。

　　一體化智能型阿牛巴均速管流量計的工作原理如圖1所示當充滿管道的流體流經均速管流量計的檢測桿時檢測桿迎流面的全壓孔感測到流體的全壓平均值檢測桿的背流面的靜壓孔感測到流體的靜壓值。全壓平均值與靜壓值同流過的流體流量之間有確定的關系這關系可由下面的基本公式進行計算。

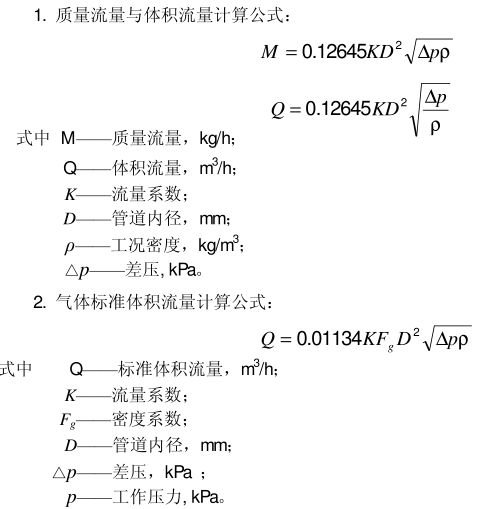

　　均速管流量計計算公式

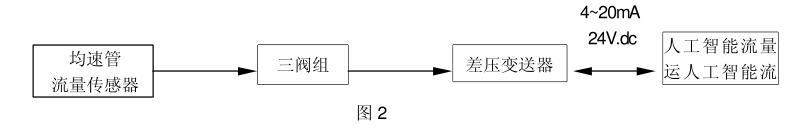

　　一體化智能型阿牛巴均速管流量計由一體化均速管流量變換器和人工智能流量運算顯示器兩部分組成。其中一體化均速管流量變換器由均速管流量傳感器亦稱阿紐巴Annubar流量傳感器、三閥組板和差壓變送器構成。測量原理框圖見圖2。

　　特點

　　一體化

　　集均速管流量傳感器、三閥組板和差壓變送器于一體去掉了導壓管路、各種閥門和管件大大提高了系統測量精度與可靠性。

　　智能型

　　當選用智能型差壓變送器時可通過按鍵或通訊方式現場設定根據被測對象流量的變化增大或減小差壓從而改變流量范圍大小使系統流量范圍度大大拓寬。

　　長期運行精度高、穩定性好

　　液體測量誤差0.5%F.S氣體測量誤差1.0%F.S長期穩定性0.2%F.S/Y。

　　壓損小能耗低因此儀表運行費用低。

　　當管徑1000mm 壓損僅為差壓信號的2%左右。壓力損失是一種隱形能耗往往易忽視。但實際運行中能量消耗是不容忽視的。以下兩例可說明這個問題。

　　例：以公稱通徑1000mm被測介質為水流量6000m3/h,工作溫度25℃，運行壓力0.25Mpa均速管流量計運行費用為731元/年標準孔板流量傳感器=0.7運行費用為62546.4元/年。兩者運行費用差為61815元/年。均速管流量計年運行費用僅為標準孔板流量計年運行費用的1.2%。電費計算價格0.3元/KW.h
       例：以公稱通徑300mm被測介質為蒸汽、流量28T/h,工作溫度180℃運行壓力1.0Mpa選均速管流量計運行費用為1240元/年標準孔板傳感器=0.7運行費用為85936元/年。兩者運行費用差為84696元。均速管流量計年運行費用僅為標準孔板流量計年運行費用的1.5%。電費計算價格0.3元/KW.h

　　結構簡單、可靠性高、使用壽命長。均速管傳感器結構簡單、可靠無可動部件與易損部件使用壽命長達10年。

　　易于安裝、維護安裝與維護費用極低。安裝座焊接量極小焊縫L250mm,所耗工時通常為2小時左右插入式流量傳感器便于取出維護均速管流量計安裝費用僅為標準孔板流量計安裝費用的210%(隨管徑減小而增大)。

　　適用范圍廣。測量介質適用于各種氣體、液體、蒸汽流量測量管道尺寸15mm至9000mm管道截面形狀圓形、方形、矩形或其它幾何形狀工作溫度上限560℃工作壓力上限40Mpa。

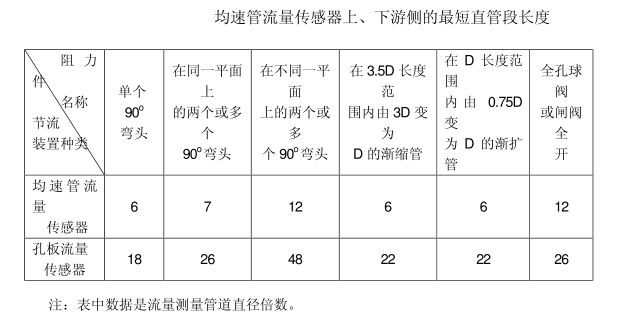

　　安裝前后直管段長度要求低。安裝點前最小直管段長度為2D就能進行測量準確度可達到2%左右。

　　在大管道的流量測量中均速管流量計的特點更為突出

　?、倬俟芰髁坑媽ι嫌蝹?cè)直管段長度的要求在各種差壓式流量計中是比較短的現場更易滿足。

　　②當均速管流量計的測量管道口徑D800mm時流量測量系數趨于恒定這對于大口徑的均速管流量計的校驗和應用無疑是具有重大意義的。

　?、郛?dāng)管道通徑D800mm時均速管流量傳感器設備購置費不及標準孔板流量計購置費的70%隨著管徑增大購置費用成比例減小均速管流量傳感器安裝費為標準準孔板流量傳感器安裝費的2%左右均速管流量計年運行費用僅為標準孔板流量計年運行費用的1.2~2.0%。

　　最佳應用場合

　　通用型適用于要求低阻損低運行費用、大管道、方形、矩形和其它異形管道流體流量測量。

　　如電廠鍋爐引送風流量、除塵氣體流量、冶金企業的高爐熱風爐助燃空氣流量等大型管道流量測量。

　　溫度壓力差壓、流量、測量一體型適用于既需流量測量，又需溫度或壓力測量或溫度壓力測

　　量的高溫高壓液體各種工況的氣體和蒸汽流量測量。由此可方便地在人工智能流量運算顯示器中作被測介質流量的溫壓補償。所以特別適用于單位之間的蒸汽流量和各種氣體流量結算計量鍋爐蒸汽產量計量。

　　連續反吹型特別適用于高含塵氣體的流量測量如轉爐煤氣、高爐煤氣、焦?fàn)t煤氣、發生爐煤氣、燒結煙氣、除塵氣體以及過程氣汽體等的流量測量和高含懸浮物液體的流量測量。

　　隔離型適用于高溫高黏度和高腐蝕性液體的測量和易結晶、易堵塞、易腐蝕的氣汽體的流量測量。

　　不斷流取出型在生產過程進行中當均速管流量計被堵塞時可在線拆除清洗和安裝而不中斷被測流體輸送所以適用于連續反吹型均速管流量計適用的所有場合。

　　我公司有完善的均速管流量計生產設備和先進的檢查、測試、試驗和標定裝置。其中高精度現代化的流量儀表標定裝置除標定我公司生產的流量儀表外，承接各單位的各種流量儀表的檢修與標定工作。

　　主要技術參數

　　測量精度0.5級1級。

　　長期穩定性0.2%F.S/Y。

　　流量范圍度1：10當在線改變智能差壓變送器差壓時可達1：50以上。

　　管道尺寸15 9000mm圓形管道及各種異形管道。

　　工作壓力范圍-0.1~40Mpa。

　　工作溫度范圍-50~560℃。

　　工作環境溫度--le;80℃。

　　工作環境相對濕度15~85%。

　　差壓與壓力變送器電源電壓24V.dc。

　　差壓與壓力變送器輸出電流4~20mA。

　　人工智能流量運算顯示器電源電壓220V.ac。

　　智能差壓與壓力變送器通訊方式HART--BRAIN。

　　人工智能流量運算顯示器通訊方式RS232--RS485。

　　人工智能流量運算顯示器可對差壓與壓力變送器提供24V.dc隔離電源。

　　人工智能流量運算顯示器可輸出4~20mA流量信號。

　　分類

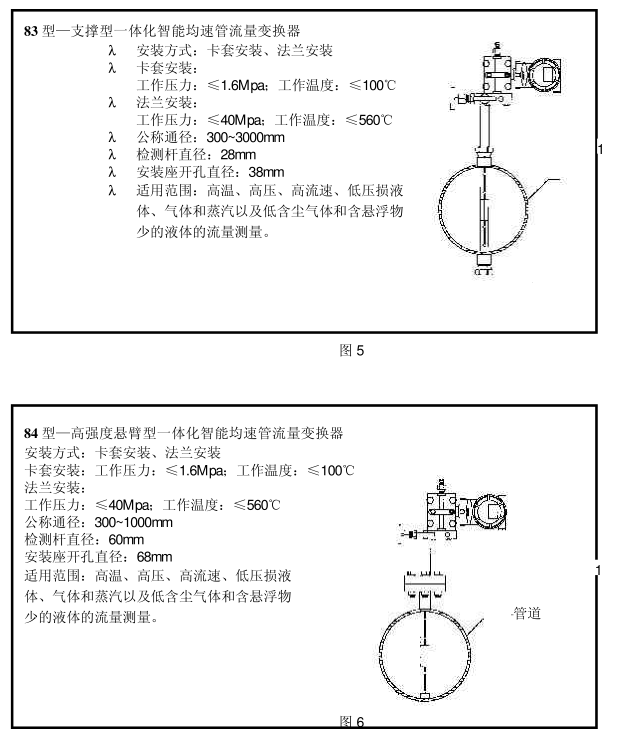

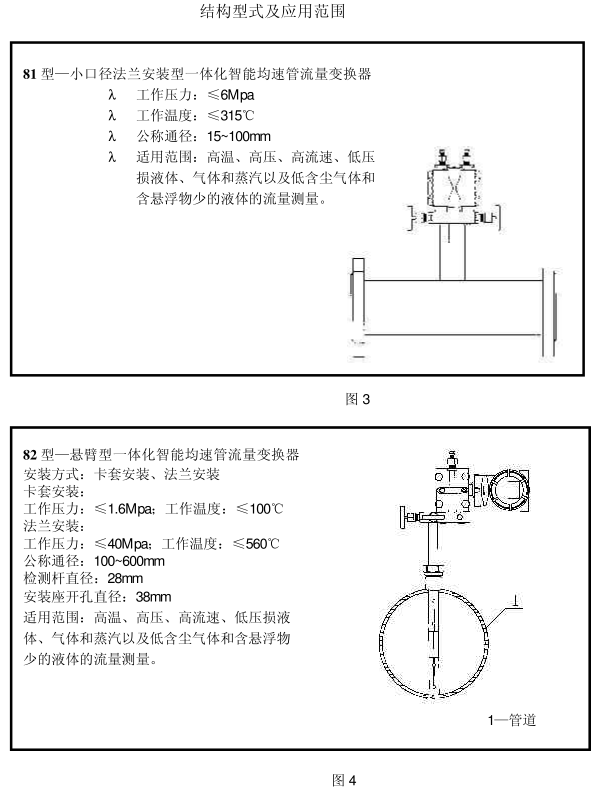

　　我公司生產的LG-A系列一體化智能型均速管流量變換器。按用途可分為通用型和專用型兩類。LG-A系列通用型一體化智能均速管流量變換器有小口徑法蘭安裝型、懸臂型、支撐型、高強度懸臂型、高強度支撐型。其結構型式與主要技術參數及應用范圍見圖3、圖4、圖5、圖6、圖7。LG-A系列專用型一體化智能均速管流量變換器有溫度壓力差壓流量測量一體型、連續反吹型、不斷流取出型。其結構型式與主要技術參數及應用范圍見圖8、圖9、圖10。以下就各種專用型一體化智能型均速管流量變換器作簡要介紹。

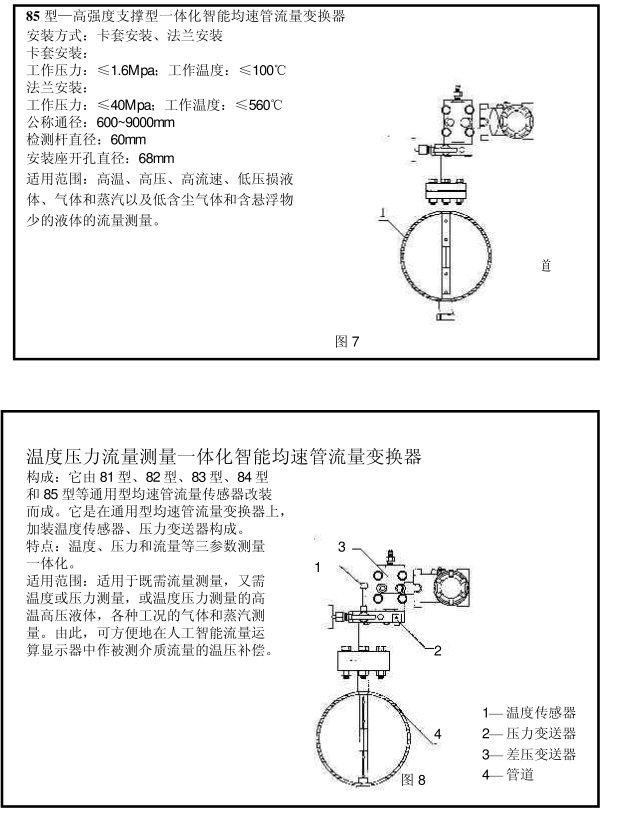

　　1溫度壓力差壓流量測量一體型(獲國家適用新型專利)如圖8所示。它是在通用型均速管流量變換器上加裝溫度傳感器、壓力變送器構成。

　　2連續反吹型獲國家發明專利如圖9所示。它是在通用型均速管流量變換器上加裝連續反吹裝置構成。

　　3不斷流取出型如圖10所示。它是在通用型均速管流量變換器上加裝不斷流拆裝裝置構成。

　　溫壓測量與補償運算一體型。它是在均速管流量傳感器上加裝具有溫壓補償運算功能的智能差壓變送器和溫度傳感器構成。其中差壓變送器具有差壓測量、壓力測量和溫度測量及流量溫壓補正運算。它適用于既需流量測量又需溫度或壓力測量或溫度壓力測量的高溫高壓液體各種工況的氣體和蒸汽測量。由此可方便地在人工智能流量運算顯示器中作被測介質流量的溫壓補償。
