西安華恒儀表制造有限公司是主要生產孔板流量計,電磁流量計,v錐流量計,文丘里流量計,蒸汽流量計,空氣流量計的儀表廠家，擁有自主的研發團隊和生產線?？梢宰灾餮邪l(fā)設計滿足各行業、各環境下的高精度流量計。今天和大家分享一下蒸汽流量計。

　　蒸汽流量計儀表廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體(氧氣、氮?dú)鈿錃?、天然氣、煤氣?、水和液體（如：水、汽油、酒精、苯類等）的計量和控制工作原理。

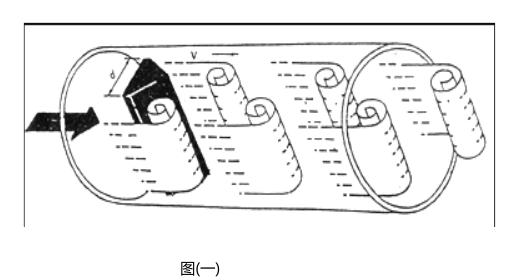

　　在流體中設置非流線型旋渦發生體（阻流體），則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡曼旋渦，如圖(一)所示。

　　在旋渦發生體下游形成交替有規律的旋渦列。設旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎流面寬度為d，根據卡曼渦街原理，有如下關系式:

　　f=StV/d公式(1)

　　式中：

　　f－發生體一側產生的卡門旋渦頻率HZ

　　St－斯特勞哈爾數（無量綱數）

　　V－流體的平均流速(m/s)

　　d－旋渦發生體的寬度

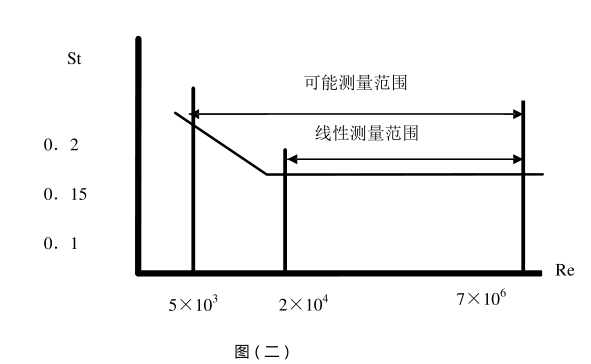

　　由此可見，通過測量卡曼渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數（St）是無因次未知數，圖（二）表示斯特勞哈爾數（St）與雷諾數（Re）的關系。

　　在曲線表中St＝0.17的平直部分，漩渦的釋放頻率與流速成正比,即為渦街流量傳感器測量范圍度。只要檢測出頻率f就可以求得管內流體的流速，由流速V求出體積流量。所測得的脈沖數與體積量之比，稱為儀表常數（K），見式（2）K＝3600f/Q（1/m?）公式（2）

　　式中：K＝儀表常數（m-3）。

　　f＝脈沖個數

　　Q＝體積流量（m?）

　　三.主要技術指標

　　表(一)

　　儀表選型是儀表應用中非常重要的工作,儀表選型的正確與否將直接影響到儀表是否能夠正常運行.因此用戶和設計單位在選用本公司產品時,請仔細閱讀本節資料,認真核對流體的工藝參數并隨時可與我公司的銷售或技術支持部門聯系，以確保選型正確,

　　一．適用流量范圍和儀表口徑的確定

　　儀表口徑的選擇，根據流量范圍來確定。不同口徑渦街流量儀表的測量范圍是不一樣的。即使同一口徑流量表，用于不同介質時，它的測量范圍也是不一樣的。實際可測的流量范圍需要通過計算確定。

　　(一)參比條件下空氣及水的流量范圍，見表（二），參比條件如下：

　　1．氣體：常溫常壓空氣，t=20℃，P=0.1MPa（絕壓），=1.205kg/m3，=1510-6m2/s。

　　2．液體：常溫水，t=20℃，=998.2kg/m3，=1.00610-6m2/s。

　?。ǘ┐_定流量范圍和儀表口徑的基本步驟：

　　1．明確以下工作參數。

　?。?）被測介質的名稱、組份

　?。?）工作狀態的最小、常用、最大流量

　?。?）介質的最低、常用、最高壓力和溫度

　?。?）工作狀態下介質的粘度

　　2．渦街流量儀表測量的是介質的工作狀態體積流量，因此應先根據工藝參數求出介質的工作狀態體積流量,相關公式如下：

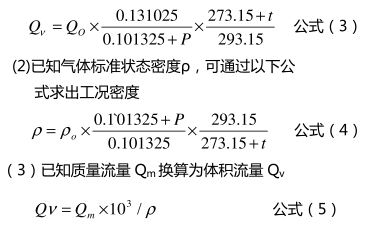

　?。?）已知?dú)怏w標準狀態體積流量，可通過以下公式求出工況體積流量

　　式中：

　　Qv：介質在工況狀態下的體積流量(m3/h)

　?。≦v=3600f/KK:儀表系數）

　　Qo：介質在標準狀態下的體積流量(Nm3/h)

　　Qm：質量流量(t/h)

　?。航橘|(zhì)在工況狀態下的密度(kg/m3)

　　o：介質在標準狀態下的密度(kg/m3)，常用氣體介

　　質的標準狀態密度，見表（三）

　　P：工況狀態表壓(MPa)

　　t：工況狀態溫度(℃)

　　3．儀表下限流量的確定。渦街流量儀表的上限適用流量一般可不計算，渦街流量儀表口徑的選擇主要是對流量下限的計算。下限流量的計算應該滿足兩個條件：最小雷諾數不應低于界限雷諾數（Re=2104）；對于應力式渦街流量儀表在下限流量時產生的旋渦強度應大于傳感器旋渦強度的允許值（旋渦強度與升力v2成比例關系）。這些條件可表示如下：

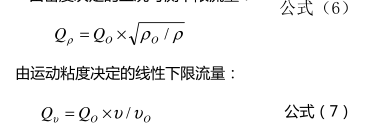

　　由密度決定的工況可測下限流量：

　　式中：

　　Q：滿足旋渦強度要求的最小體積流量(m3/h)

　　0:參比條件下介質的密度

　　Q:滿足最小雷諾數要求的最小線性體積流量(m3/h)

　　:被測介質工況密度（kg/m3）

　　Q0:參比條件下儀表的最小體積流量

　　(m3/h)

　　:工作狀態下介質的運動粘度(m2/s)

　　o:參比條件下介質的運動粘度(m2/s)

　　通過公式（6）、（7）計算出Q和Q。比較Q和Q，確定流量儀表可測下限流量和線性下限流量：

　　QQ：可測流量范圍為Q～Qmax,線性流量范圍為Q～QmaxQ<Q：可測流量范圍和線性流量范圍為Q～QmaxQmax：渦街流量儀表的上限體積流量(m3/h)

　　4．儀表上限流量以表(二)中的上限流量為準.氣體的上限流速應該小于70m/s,液體的上限流速應該小于7m/s.

　　以上就是蒸汽流量計的全部內容，如有疑問，可以隨時聯系我們。
