西安華恒儀表制造有限公司是掌握流量計、壓力變送器、密度計、液位計核心技術的儀表生產廠家。主要生產流量計/壓力變送器/密度計/液位計OEM（代工），擁有自主的研發團隊和生產線?？梢宰灾餮邪l(fā)設計滿足各行業、各環境下的高精度流量計。今天和大家分享一下楔形流量計直管段要求。

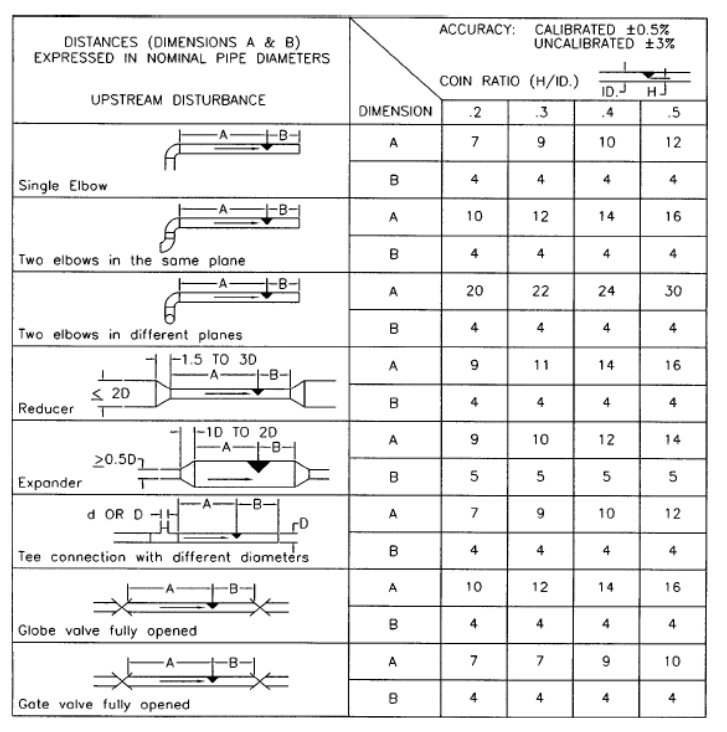

　　楔形流量計直管段要求：不同的管道結構對被測流體的擾動會對測量精度產生影響。應用以下推薦的最小上、下游直管段要求可以獲得理想的均勻流體形態。


　　注意：

　　１．如果上、下游直管段只能滿足上表中所示的一半，測量精度值也相應的應該加１個百分點。

　　２．任何穩流器應安裝于節流元件和上游或上游與節流元件最近的管道結構之間。穩流器與上游管道結構之間的最小距離應為１０Ｄ；穩流器與楔式流量計之間的最小距離應為１５Ｄ。

　　３．對于其他管道結構，請聯系PRESO。

　　楔形流量計安裝位置的選擇

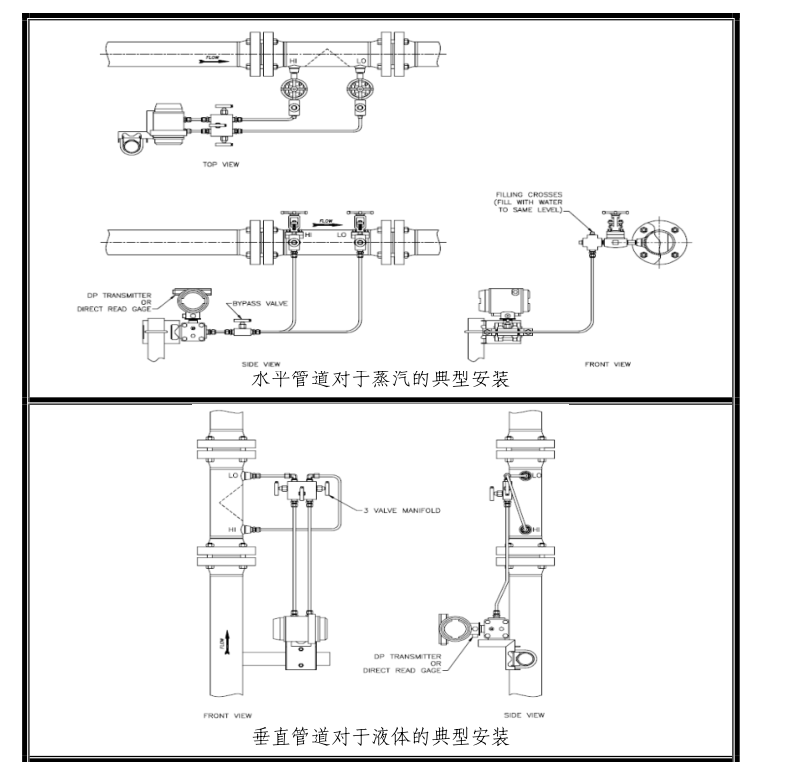

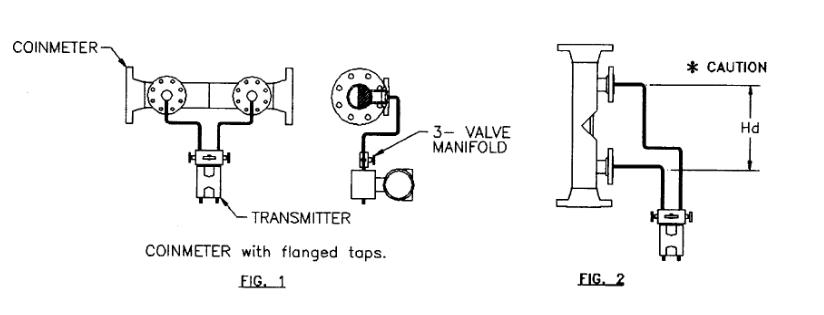

　　對于楔式流量計的水平安裝方式，取壓口推薦為延管道中心線旋轉９０。如FIG.１）這種安裝方式可以避免雜質以及氣泡在取壓口的存積而對變送器取壓造成的影響。其他安裝方式也可以被采用，但必須考慮變送器處的排污、排氣問題以及引壓管線存在的高度差問題。

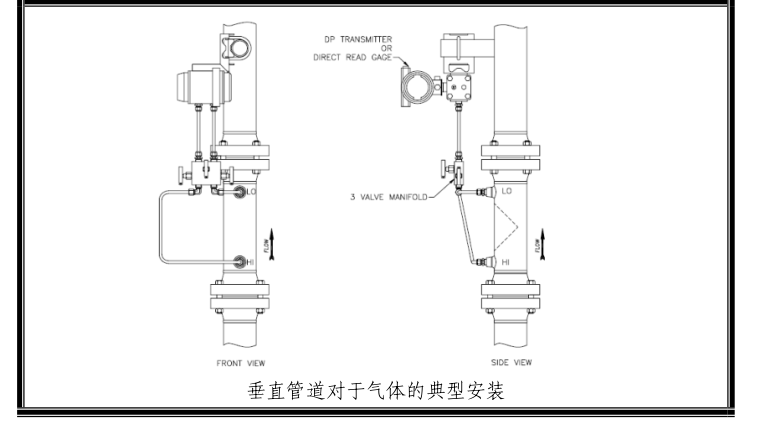

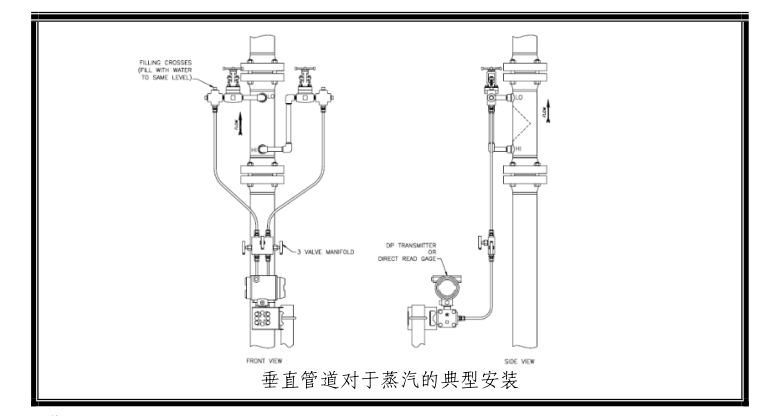

　　對于楔式流量計的垂直安裝方式，在變送器的調零過程中一定要考慮可能會產生的靜壓頭效果。楔式流量計與變送器之間的引壓管最小應為３／８＇＇管。（如FIG.２）變送器的調零過程中建議應用三閥組。


　　在所有安裝進行之前，請檢查楔式流量計外觀有無損壞；尤其是密封面處的檢查。任何損壞請及時向PRESO提出。每臺流量計將標有流體流動方向。在應用被標定過的流量計時，沒有按流體方向指示安裝會導致測量結果的誤差。

　　警告

　　確保被測流體的壓力和溫度不會超過流量計的最大壓力和最高溫度的設計值。一旦超過合適的壓力或溫度可能帶來人員受傷或設備損壞。過程連接法蘭應該與楔式流量計法蘭相一致。

　　管線安裝和緊固墊片的要求

　　所有法蘭連接式楔式流量計須在與配對法蘭連接面間加裝墊片，確保所選墊片尺寸及等級與法蘭相符，墊片的材質選擇需注意可抵抗特殊過程流體的腐蝕。

　　在安裝螺栓之前，確保墊片安裝位置合適，墊片中心應與管道中心重合，以使墊片突出于管道內流通部分的面積盡量小。未對準的墊片可能會對流體帶來更多的擾動。應使用合適的工具安裝螺栓，并根據法蘭類型及等級要求使用適當?shù)穆菟ㄅぞ亍?/span>

　　所有扭矩類型遵照ANSI法蘭等級。

　　應采用累進的方式上緊螺栓，以避免局部應力對墊片造成損壞。

　　不要超過規定的扭矩！

　　楔形流量計取壓口的確認：

　　根據楔形流量計的工作原理，取壓口的正確安裝直接影響到流量計是否能正常測量。高壓口總是應該連接于流量方向的上游一端，而低壓口連接于流量方向的下游一端。取壓口的選擇必須考慮能夠承受流體過程溫度和壓力條件，并應同時考慮對于流體腐蝕性的抵抗。PRESO提供三種取壓口連接方式。（見下頁）參看適當?shù)淖兯推髡f明，與變送器的高、低壓接口相連接。

　　在安裝化學Ｔ型取壓口壓緊端蓋螺栓時也應采用累進的方式以避免局部應力對墊片造成損壞。

　　ANSI法蘭型取壓口需要另一片配對法蘭，其類型和等級應該與楔式流量計取壓口上的一致，配對法蘭上的螺栓及螺母作為變送器選型的可選項由變送器附帶，楔式流量計并不附帶。按照使用法蘭的類型及等級采用推薦的扭矩。

　　現場所用PRESO流量計取壓口的幾種安裝方式：

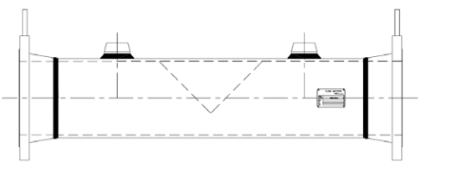

　　1、NPT螺紋取壓口連接

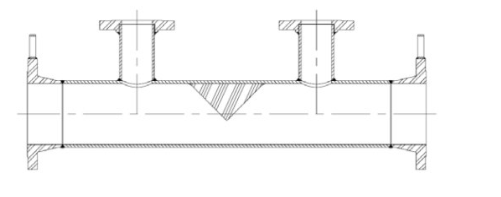

　　2、FLANGE法蘭取壓口連接

　　3、CHEMTEE化學Ｔ取壓口連接

　　相信通過以上楔形流量計直管段要求的全部容，能夠使大家有一個較為全面的認識，對選擇合適的液體流量計有所幫助。如有疑問，可以隨時聯系我們。
