西安華恒儀表制造有限公司是掌握流量計、壓力變送器、密度計、液位計核心技術的儀表生產廠家。主要生產流量計/壓力變送器/密度計/液位計OEM（代工），擁有自主的研發團隊和生產線?？梢宰灾餮邪l(fā)設計滿足各行業、各環境下的高精度流量計。今天和大家分享一下多孔平衡流量計的測量原理。

　　多孔平衡流量計遵循流體力學定律和伯努利方程， 流量計流出系數、 傳感器多孔孔徑位置、形狀設計和開孔數量通過獨特的研發數據演算， 并對各種工況進行優化， 使測量精度、 重復性、 量程比、永久壓損等綜合指標達到最佳， 成為目前最先進的差壓式流量計。

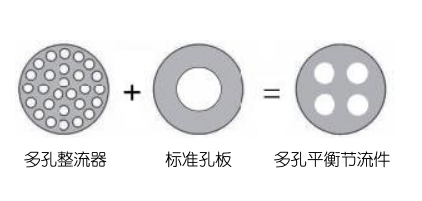

　　多孔平衡流量計結合了多孔整流器和標準孔板的測量原理， 在節流板中心一個圓孔的基礎上，對稱分布數量不等的圓孔。 當介質流過圓孔時， 流體被平衡調整， 渦流被最小化， 形成近似理想流體， 通過取壓裝置和變送器， 可獲得穩定的差壓信號， 根據伯努利方程計算出流體的流量。

　　公式：


　　式中：

　　Q ： 介質流量(m3/h)

　　K ： 系 數

　　Y ： 壓縮系數

　　△P： 差壓值(Pa)

　?。?介質密度(Kg/m3)

　　多孔平衡流量計實現了流場平衡整流達到最佳的效果， 充分滿足流體力學定律對流體測量的要求， 將死區效應降到最低。 節流件前后產生的渦流大大降低， 顯著提高了測量精度， 無需很長的直管段整流， 永久壓力損失由于渦流減少降低到傳統節流裝置的約 1 /3， 量程比擴展到 1 0： 1 ， 雜物滯留現象基本消除， 無銳角設計大大提高了產品使用壽命。

　　相信通過以上多孔平衡流量計的測量原理的全部容，能夠使大家有一個較為全面的認識，對選擇合適的液體流量計有所幫助。如有疑問，可以隨時聯系我們。
