隨著科技不斷進步，產品不斷更新，熱工儀表也在不斷的更新?lián)Q代。其中節流裝置的種類更是多到讓用戶眼花繚亂，用戶不知從何處下手選擇節流裝置的類型。今天西安華恒儀表廠家為廣大用戶帶來了V錐流量計的發展歷史的文章。

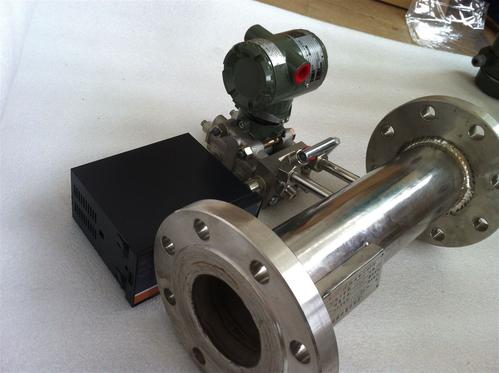

　　V形錐流量計是一種極具優勢的新型差壓式流量?jī)x表。從二十幾年前誕生開始，就以其常規差壓儀表無法相比的的諸多優點，迅速在流量測量領域得到了廣泛的應用和好評。V錐流量計是一種全新的差壓式流量計量裝置，它以獨特的邊壁逐步收縮節流方式，一改傳統節流裝置的幾乎所有的缺點，是差壓流量計革命性成果。其原理與其他差壓式流量計一樣，是經典的密閉管道中能量守恒原理和流動連續性原理，并具有自整流、自清洗、自保護功能；直管段要求極短，無積污、堵塞，可保持長期穩定性；錐體后端高頻低幅的小噪聲使測量下限相對很低，從而使量程比達15：1；其永久壓損只及孔板的1/3和文丘里管相似。因此，V錐流量計可廣泛應用于石油、化工、電力、供熱等國民經濟各領域。

　　以孔板、噴咀、文丘里管及均速管為代表的差壓式流量計雖然經歷過漫長的發展過程，在一定時期對流量作出過重要貢獻，但人們?cè)谑褂蒙鲜隽髁總鞲衅鲿r(shí)總感覺到一絲遺憾，因?yàn)樗冀K沒有很好解決精度低、測量范圍度窄、易磨損、現場安裝條件要求高，不能測量混相流、臟污流等一系問題。鑒于此，國內外眾多流量專家致力于新型差壓流量傳感器的研究和開發，以彌補孔板、噴咀、文丘里管及均速管的不足之處，各種特殊節流元件層出不窮，V錐流量傳感器就是其中的佼佼者。它也是利用節流效應來測量流量的，與其它節流體相比，它改變了節流布局，從傳統的中心孔節流改為環狀節流，即V錐傳感器是利用一流線型圓錐體懸掛在管道中心將流體逐漸收縮到管道內邊壁，這種新穎的節流效應使其具有自整流、自清洗、自保護特性，從大量現場實際使用情況看，V錐傳感器流量測量效果優于其它差壓式傳感器，它為差壓式流量計的使用揭開了嶄新的一頁。

　　精度高：V錐型流量計

　　的精度為測量值的0.5％，貿易計量級為0.3％（系統精度需參照應用條件及二次儀表的精度）。

　　重復性好：V錐型流量計的重復性很好，為0.1％。

　　量程比寬：V錐型流量計的量程較其它類型的差壓流量計大得多，正常情況下為10：1，若有必要不是也可加大。在雷諾數高于8000時輸出信號為線性，若低于8000也可測量，但需對輸出信號根據曲線進行修正。

　　直管段要求低：伯努力方程要求受測流體為理想流體，在實際應用中這是根本不可能的，很多情況會造成流體分布不均勻，如彎頭，閥門，縮徑，擴徑，泵，三通等等，對其它儀表而言，這是一個很難解決的問題。V錐流量計可在極為惡劣的情況下均勻流體分布，如在緊鄰儀表上游有單彎管，雙彎管，經過錐體整流后的流體分布比較均勻可保證儀表在惡劣的條件下獲得較高的測量精度，由于V型流量計可均勻流體分布曲線，因此同其它類型的差壓流量計相比，對上下游直管段的要求小，建議安裝時在上游留0-3D的直管段，在下游留0-1D的直段管。當用戶的管道尺寸大，管道價格高或直管段不夠的情況下，V錐型流量計將是最佳選擇。在過去十年內，對V型流量計的上游有一個90℃的單彎管或兩個不在一個平面上的雙彎管的情況進行了測試，測試結果表明，V錐型流量計可在緊鄰它的地方裝有一個彎管或不在同一個平面上的雙彎管而不會對測量精度有影響。

　　流量計特有結構所形成的邊界層效應，使節流件關鍵部位不會磨損，因此可以保持幾何尺寸長期不變，因此能長期穩定工作而無須標定。

　　流量計是純機械體，因此耐高溫、耐高壓、耐腐蝕及不怕振動。

　　可測的流體廣泛（液體、氣體、蒸汽），測量范圍寬（微小流量～大流量），適用的管徑DN15～DN3000。

　　塔形（V形錐）流量計與其它差壓式流量?jī)x表原理相同，也是一種節流式差壓流量計。塔形（V形錐）的出現，打破了沿襲近百年的結構模式，使得節流式差壓儀表產生了質的飛躍。塔形（V形錐）流量計的重大突破在于變流體在管道中心中心收縮為邊壁收縮。該流量計采用了多孔取壓、環室取壓，一體化安裝等多項專利技術。廣泛用于特臟污流體中的計量（如：鋼鐵廠的焦?fàn)t煤氣、高爐煤氣等）。

　　相信通過以上V錐流量計的發展歷史的全部容，能夠使大家有一個較為全面的認識，對選擇合適的問V錐流量計有所幫助。如有疑問，可以隨時聯系我們。
