一、概述

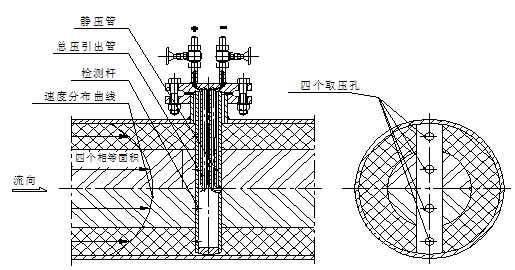

 阿牛巴流量計，它是一根沿直徑插入管道中的中空金屬桿，在迎向流體流動方向有成對的測壓孔，一般有兩對，其外形似笛。迎流面的多點測壓孔測量的是總壓，與全壓管相連通，引出平均全壓p1，背流面的 處開有一只取壓孔，與靜壓管相通，引出靜壓p2。均速管是利用測量流體的全壓與靜壓之差來測量流速。

三、特點

2.阿牛巴流量計結構，壓力損失小，安裝、拆卸方便，維護量小；

4.壓力損失?。ㄅc孔板相比較，僅為孔板的5%以下），大大減少了動力消耗，節能效果顯著；

6.管道口徑適應范圍大，當管徑越大時，采用插入式結構，其優越性也愈突出；

8.多參數智能變送，全動態溫壓自動補償。不受壓力溫度變化影響；

10.開放式數字平臺，多用途串行接門，現場總線結構，HART通訊協議；

四、主要技術參數

2.通用管徑：20mm～4000mm；

4.重復精度：0.1％；

6.工作溫度：-40℃～500℃；

8.參照標準：ISO 3966-197、JB/T5325-1991及GB/T2624-2006；

  阿牛巴流量計由檢測桿、取壓口和導桿組成。均速管的檢測管截面形狀分為圓形、菱形、橢圓形等多種結構。如圖所示;

                                          (a) 圓形      (b) 菱形    c) 橢圓形   (d) 雙管（前后）形
