差壓式流量計是由差壓變送器、溫壓補償（溫度變送器+壓力變送器）、三閥組、流量積算儀配套組成的高量程比差壓流量測量節流裝置。

一、產品概述

AL-LG標準孔板流量計有著悠久的歷史背景，各種試驗數據齊全。結構簡單，無可動部件、長期使用穩定可靠，精度高。有豐富的設計制造和應用經驗。標準化程度高，線性好，可不 必進行實流標定?？装辶髁坑?jì)有可靠的實驗數據和完善的國際（ISO5167-2003）、國家 標準（GB2624-2006）。在國外和國內有著其固有的巨大市場，用戶熟悉、數據完善；遵循國際標準計算與加工、使用靈活方便；國內目前流量測量中應用廣泛的仍然是差壓式流量計，據有關資料的估計占流量?jī)x表總用量的75%-85%之間。它在蒸汽鍋爐、石油、化工、鋼鐵、電力、水利、造紙、制藥、食品和化纖等行業中被廣泛使用。

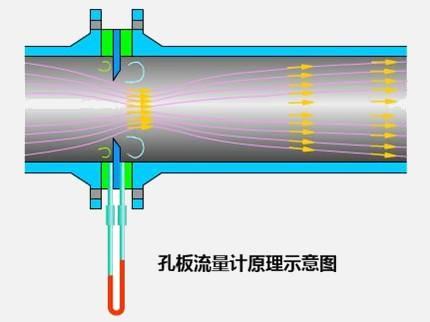

二 、測量原理
充滿管道的流體，當它們流經管道內的流量孔板時，流速將在流量孔板的節流處形 成局部收縮，從而使流速加快，靜壓力降低，于是在標準孔板前后便產生了壓力降或叫壓差，介質流動的流量愈大，在流量孔板前后產生的壓差也就愈大，所以可通過測量壓 差來測量流體流量的大小。這種測量方法是以流動連續性方程（質量守恒定律）和伯努利 方程式（能量守恒定律）的原理為基礎的

三、產品特點

●試驗研究以及資料積累豐富，有國家標準支持。

●使用差壓范圍廣。

●管道口徑使用范圍大。

●測量精度高，范圍寬。

●可適用于各種材質。

●現場數顯，信號遠傳兼容。

●可適用于高溫，高壓及超低溫等各種工況條件。

●適用介質范圍廣，可對各種液體、氣體及蒸汽的流量測量。

●制造簡單，安裝方便。

●壓力損失較大約為差壓的一半。

四、技術性能指標
1、公稱直徑：25mmDN2400mm
2、公稱壓力：PN42Mpa
3、工作溫度：-50℃t550℃
4、孔徑比：0.10   0.75
5、雷諾數范圍：當0.10  0.56時5000 ReD 當0.45 0.75時10000 ReD

6、精度：1.0級，1.5級，2.0級
7、連接方式：焊接、法蘭連接

差壓式流量計是依據流體穿過節流裝置時形成的壓力差與流量之間的關系，測量壓差來實現流量測定的原理設計而成的。被廣泛應用在供水、供熱、污水處理、電力、冶金、化工、石油等行業的過程控制和流量測量。
