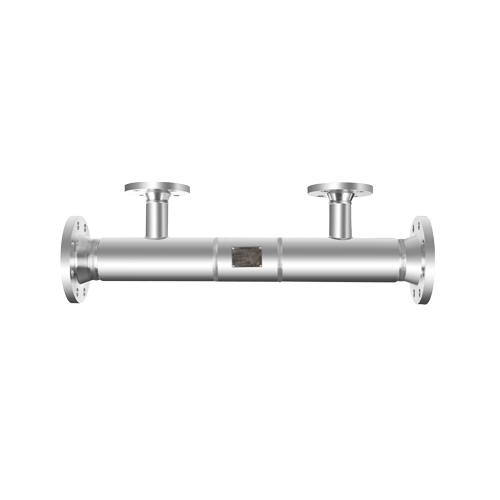

楔形流量計節流式高精度生產廠家供應

概述：楔形流量計可以滿足大多數流體的測量要求，特別是粘稠易結晶介質。它堅固的結構、實用的設計、簡單的測量原理決定了它的高精度和可靠性。對于下面任何一種流體，都能保持流量與差壓的平方根成正比的關系。介質粘度達到3000厘泊也不會影響楔式流量計的精度。雷諾數低達300~500，最高不限，這樣楔式流量計更理想地適用于測量傳統流量計很難測量的流體，如燃料油、廢水、煤焦油、鐵礦漿、油漿、原油、黑水、灰水等等。

產品特點：

1. 低雷諾數測量

2. 低壓損

3. 自清潔功能

4. 高粘度的測量（500,1000,3000厘泊或更高）

5. 抗磨損免維護（無可動部件）

6. 雙向流量測量

7. 具有最小的直管段要求（上游5倍管直徑及下游2倍管直徑）

8. 尺寸范圍廣：DN15-DN1200

9. 可選楔塊耐磨涂層：在煤漿氣化工藝氣化、渣水處理等工段中，可應用碳化鎢噴涂技術（涂層中包含鎳、鉻、硼合金，附著力更強）以抵抗黑水、灰水等含硬質顆粒流體的沖擊。

10.量程比高：10:1

技術參數：

測量介質	液、氣、蒸汽、混相流	量程比	1:10,1:15
測量口徑	15mmDN1200mm	測量精度	0.5級，1.0級
公稱壓力	PN42MPa	材質	可根據測量介質擇優選取
溫度范圍	-50℃t550℃

選型表：

分類	編碼規則	說明
系列	YFLJ--G	亞峰楔形流量計			適用于粘稠易結晶易堵介質測量
口徑	-X	X代表口徑規則			DN15-1200 例如DN100，可表示為-100
壓力等級	1.0		PN10		2.0	CL150LB
	1.6		PN16		5.0	CL300LB
	2.5		PN25		11.0	CL600LB
	4.0		PN40		15.0	CL900LB
	6.3		PN63		26.0	CL1500LB
	10.0		PN100		42.0	CL2500LB
	16.0		PN160
	25.0		PN250
法蘭材質	C		碳鋼
	P		304
	PL		316L
	T		其他材質
密封面	省略		突面		FM	凹面
	M		凸面		RJ	環連接面
節流件材質	P			304
	P1			321
	PL			316L
	T			其他材質
節流件處理	省略
	W			噴涂堆焊碳化鎢
	S			噴涂堆焊司特立
	T			其他處理
附件	省略			無
	F			根部閥
	H			沖洗環
	Y			差壓變送器
